창의 공학에 부응한 Multi MCU 기초 플랫폼
![](https://hanback.com/wp-content/uploads/2019/05/HBE-MCU-Multi-Mini-II메인제품사진-768x543.jpg)
- 독립 모듈 구조의 ATMEL CPU(ATmega128A)
- 응용 모듈을 보드에 실장
- 기본 실습을 위한 다양한 예제 프로그램 소스 제공
- MCU 응용을 통한 C언어 교육용 그래픽 언어 도구 제공
제품 개요
8-bit 기반의 MCU 제품은 오랫동안 교육현장에서 사용되고 있는 Processor 기본 교육 테마입니다. HBE-MCU-Multi-Mini II는 MCU프로그램 과정을 이해하는데 필요한 소자들을 엄선하여 보드에 실장하여 저가화 하였습니다. HBE-MCU-Multi-Mini II는 8-bit 제어용 CPU의 기본 기능을 이해하는데 중점을 두어 설계되었으므로, 모듈형으로 창의 공학에서 사용하는 장비 이전에 사용하면 제어용 CPU의 동작에 대이해해 할 수 있습니다.
제품 특징
- A 디바이스를 각각 탈착이 가능한 커넥터 구조의 모듈로 설계하여 다양한 마이크로컨트롤러 학습이 가능하도록 구성하였습니다.
- 각 기능 모듈은 실장되어 있으므로 CPU의 동작을 이해하는데 집중할 수 있습니다.
- MCU 학습 및 MCU 응용을 통한 C언어 교육에 사용가능 하도록 실시간 C언어 변환 기능을 가진 그래픽 프로그램 언어도구를 제공합니다.
- MCU 및 응용 애플리케이션의 신호를 분석하기 쉽도록 전용 측정 포인트를 제공합니다.
- 다양한 입력 스위치 및 출력 표시 장치를 제공합니다.
- 센서 모듈 2종을 실장하여 기본 센서 인터페이스를 이해하도록 하였습니다.
- 응용 실습에 필요한 다양한 예제 프로그램 소스를 제공합니다.

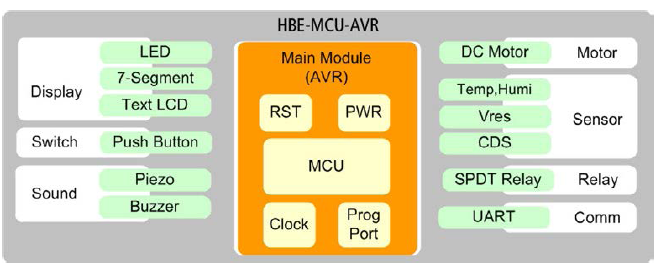

블록도
![](https://hanback.com/wp-content/uploads/2019/05/HBE-MCU-Multi-Mini-II1.png)

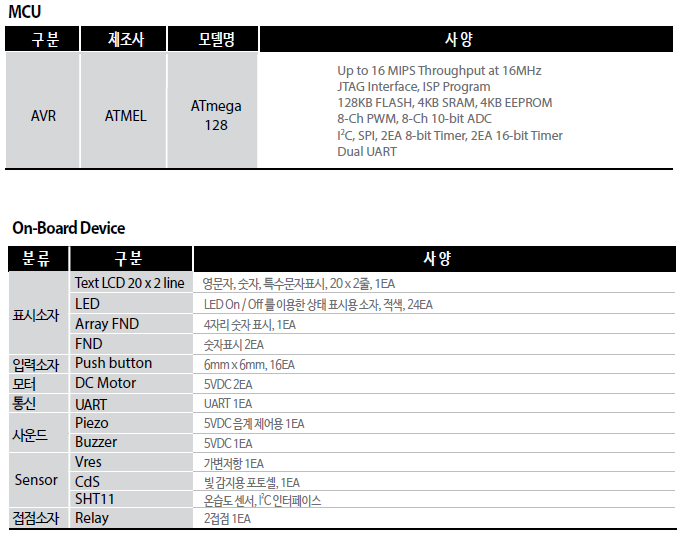

제품 사양
![](https://hanback.com/wp-content/uploads/2019/05/HBE-MCU-Multi-Mini-II2.png)

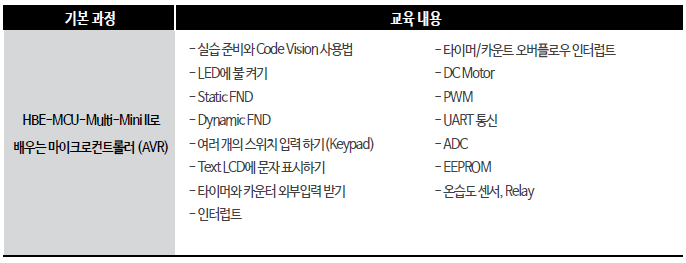

교육 내용
![](https://hanback.com/wp-content/uploads/2019/05/HBE-MCU-Multi-Mini-II3.png)

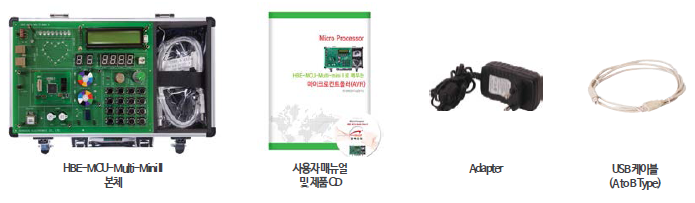

제품 구성
![](https://hanback.com/wp-content/uploads/2019/05/HBE-MCU-Multi-Mini-II4.png)
