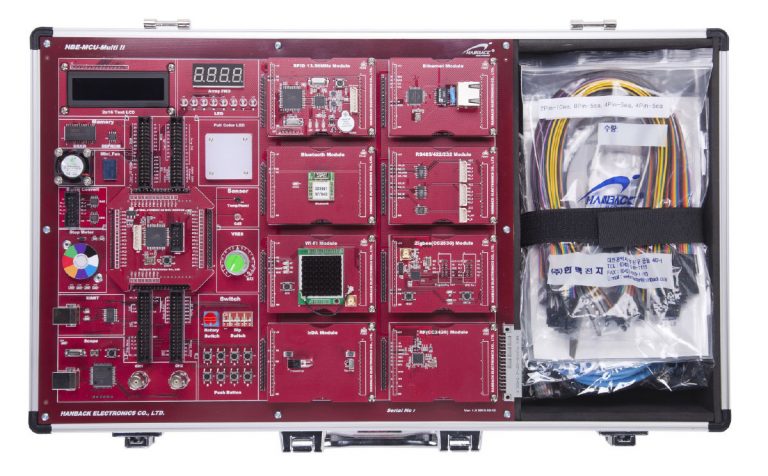

HBE-MCU Multi II comm

정보/통신 공학도를 위한 Multi MCU 응용 플랫폼

  • 독립 모듈 구조의 다양한 MCU 지원
  • 기능별 애플리케이션 모듈화 (정보 / 통신 분야 특화)
  • MCU 학습의 효율성 향상을 위한 오실로스코프 제공
  • MCU 및 모듈간의 신호 연결을 위한 다양한 인터페이스 제공
  • 기본 실습 및 정보 / 통신 공학 관련 프로젝트 실습을 위한 다양한 예제 프로그램 소스 제공
  • MCU 응용을 위한 C언어 교육용 그래픽 언어 도구 제공

제품 개요

마이크로프로세서 교육은 공학의 거의 모든 학과에서 필요로 하는 중요한 기본 교육 테마입니다. 그러나, 기존의 마이크로프로세서 교육 장비들은 모두 비슷한 주변장치들을 장착한 형태로 대부분 유사한 기능을 갖추고 있어, 자신의 학과 과정에서는 거의 필요없는 아이템들을 구동하는 실습을 할 수 밖에 없는 상황입니다. HBE-MCU-Multi Ⅱ는 이러한 문제를 해결하기 위해, 기본적으로 꼭 필요한 기본 장치들 외에 각 학과에서 필요로 하는 각종 기능들을 응용 모듈로 제공하도록 설계하였습니다. HBE-MCU-Multi Ⅱ-Comm은 정보통신, 전파 및 통신 분야에 필요한 기능들을 모듈로 제공하는 정보/통신 공학도용 마이크로프로세서 교육장비입니다. HBE-MCU-Multi Ⅱ-Comm은 이와 아울러 최근 관심의 대상이 되고 있는 Cortex-M3 32-bit MCU를 포함한 MCU들을 교체 적용할 수 있도록 하였습니다

제품 특징

  • ATmega128A, 89S51, PIC18F6722, Cortex-M3, M4 디바이스를 각각 탈착이 가능한 커넥터 구조의 모듈로 설계하여 다양한 Microcontroller 학습이 가능하도록 구성하였습니다.
  • MCU 모듈과 기능 모듈을 다양하게 연결할 수 있는 구조를 제공합니다.
  • 각 기능 모듈을 탈착이 가능한 모듈 형태로 구성하여 베이스 보드에서 분리된 기능 모듈을 활용하여 사용자가 원하는 형태의 응용 디자인이 가능하도록 하였습니다.
  • MCU 학습 및 MCU 응용을 통한 C언어 교육에 사용가능 하도록 실시간 C언어 변환 기능을 가진 그래픽 프로그램 언어도구를 제공합니다.
  • MCU 및 응용 애플리케이션의 신호를 분석하기 위한 2채널 오실로스코프와 전용 측정 포인트를 제공합니다.
  • 응용 실습에 필요한 다양한 예제 프로그램 소스를 제공합니다.
  • 기초 수준의 프로세서 교육에서 응용 제품 설계 수준의 다양한 설계 환경을 지원합니다.
  • 제품의 활용도를 극대화 하기 위한 Stack 모듈, Actuator 모듈 등의 다양한 옵션 모듈을 제공합니다.
  • 정보/통신 분야에서 다루는 각종 유/무선 통신 모듈을 응용보드로 추가하여 실험이 가능하도록 하였습니다.

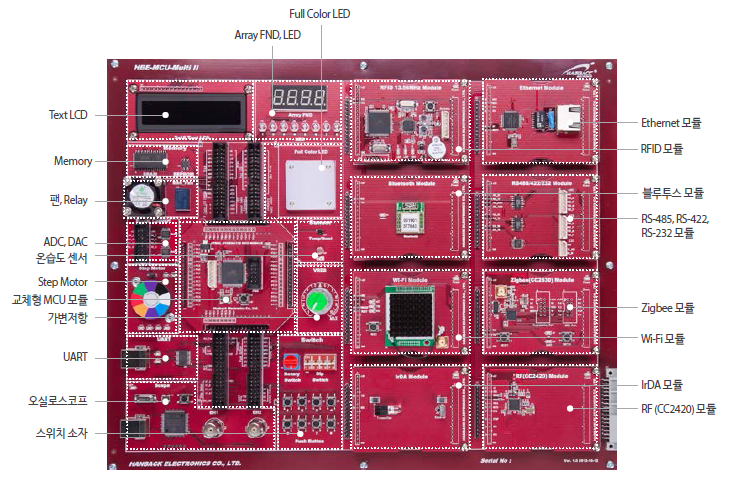

구성 및 명칭

HBE-MCU-MultiⅡ-Comm 은 MCU의 기초적인 이해를 도와주는 기본 회로를 실장하고 있으며, 유선통신, 무선통신, 무선랜 RFID와 관련된 모듈을 응용 모듈로 추가하였습니다. 추가된 응용모듈을 이용하여 통신소자들이 MCU를 이용하여 제어되는 과정을 이해할 수 있습니다. 비주얼 프로그램언어 도구를 이용하여 어려운 C언어가 통신에 관련된 디바이스나 모듈을 제어하는 과정을 쉽게 이해할 수 있도록 하였습니다.

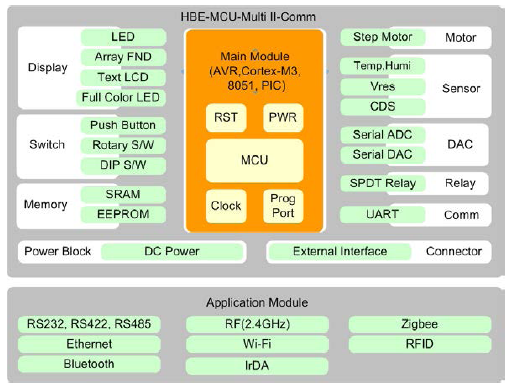

블록도

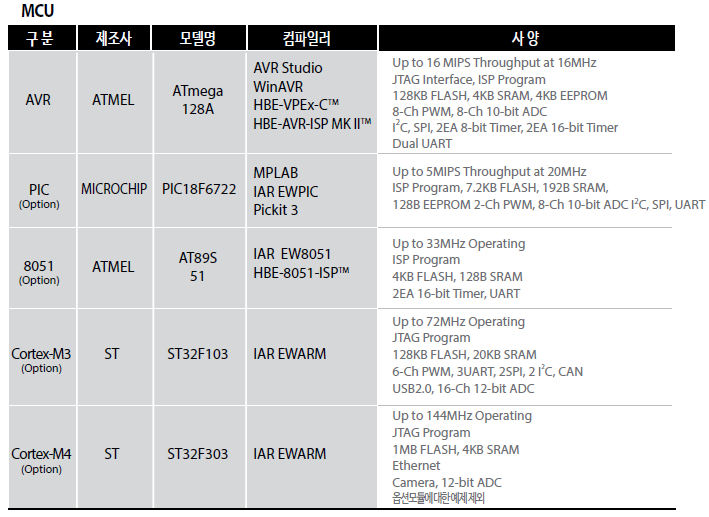

제품 사양

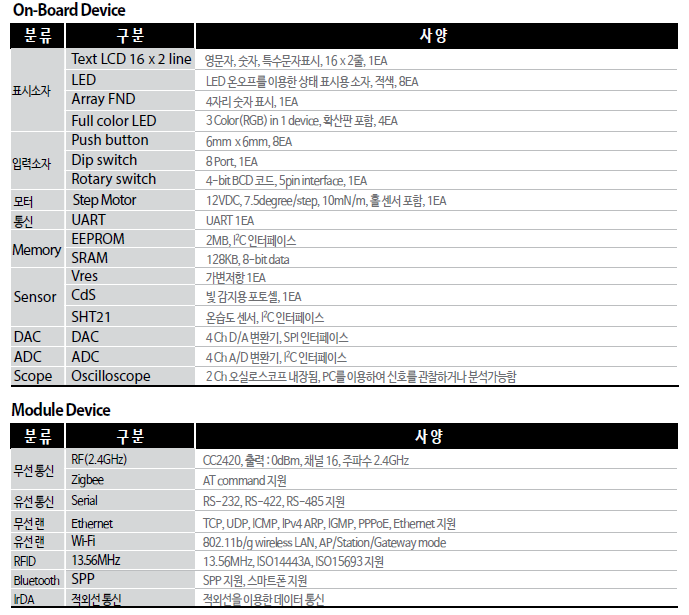

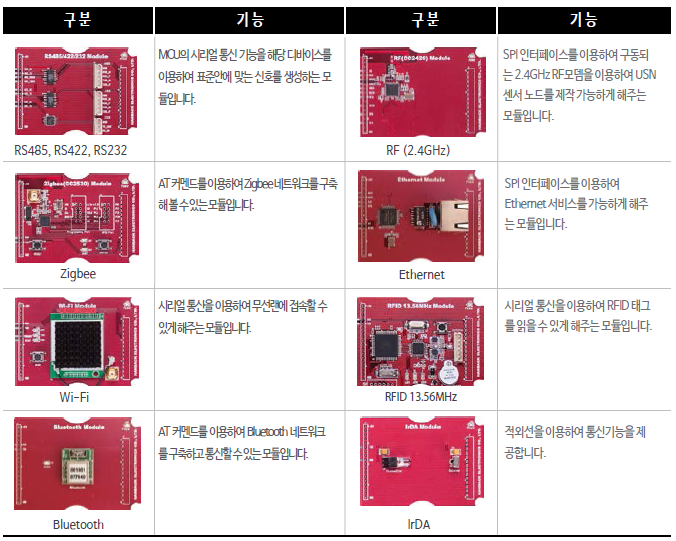

모듈별 기능

소프트웨어

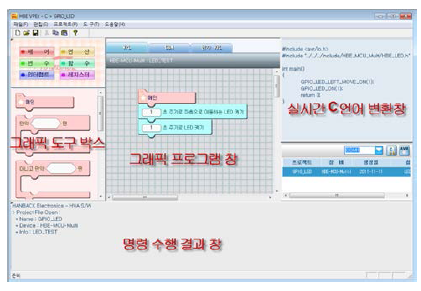

HBE-VPEx-CTM

HBE-VPEx-C는 VPL(Visual Programming Language)의 일종으로 그래픽을 이용하여 프로그램을 진행하도록 구성하였으며, 버튼하나로 컴파일을 수행하며, 다운로드까지 진행하도록 구성한 그래픽 언어 도구입니다. 또한 실시간 C언어 변환기능을 제공하여, 어렵게 생각하는 C언어가 MCU를 제어하는 과정을 쉽게 이해하도록 구성하였습니다.

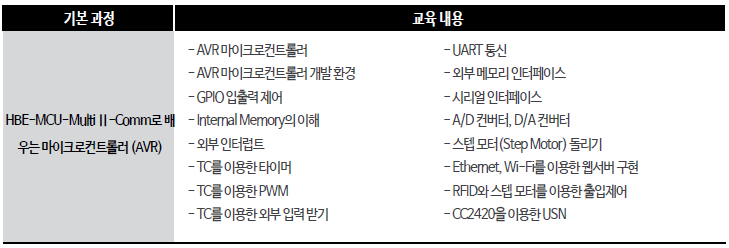

교육내용

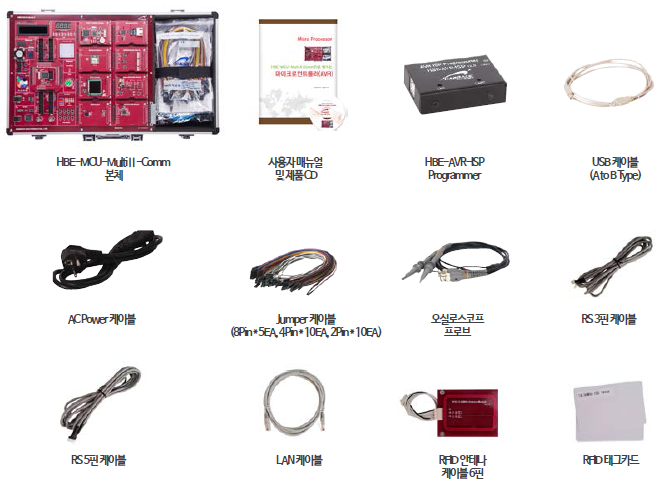

제품 구성
