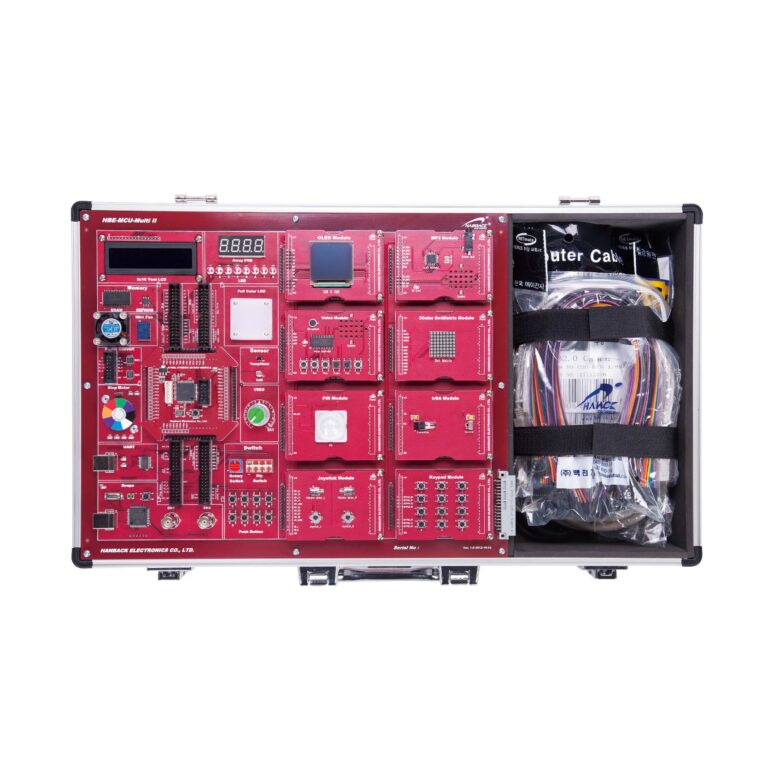

HBE-MCU Multi II

멀티 MCU기반 창의공학설계 플랫폼

독립 모듈 구조의 다양한 MCU지원
기능별 애플리케이션 모듈화
MCU 학습의 효율성 향상을 위한 오실로스코프 제공
MCU 및 모듈간의 신호 연결을 위한 다양한 인터페이스 제공
기본 실습 및 프로젝트 실습을 위한 다양한 예제 프로그램 소스 제공
MCU 응용을 위한 C언어 교육용 그래픽 언어 도구 제공

제품 개요

8-bit 기반의 MCU 제품은 오랫동안 교육현장에서 사용되고 있는 Processor 기본 교육 테마입니다. 그러나 이전 교육 방식인 주입식 교육의 틀에 맞게 제작된 제품의 경우 사용자가 원하는 기능으로의 구성이 불가능하였습니다. 본 제품은 최근에 대학 및 고등학교에서 불고 있는 창의공학 교육을 효과적으로 교육에 적용할 수 있도록 다양한 MCU를 지원하고 이를 중심으로 각 기능을 독립 모듈화하여 기본 교육을 포함한 다양한 프로젝트 수업 및 사용자의 요구사항을 신속히 적용할 수 있도록 구성한 마이크로 임베디드 교육 시스템입니다. 아울러 최근 MCU 분야에서 관심의 대상이 되는 32-bit MCU의 교육 환경도 함께 제공하고 있습니다.

제품 특징

ATmega128, 89S51, PIC18F6722, Cortex-M3, M4 디바이스를 각각 탈착이 가능한 커넥터 구조의 모듈로 설계하여 다양한 Microcontroller 학습이 가능하도록 구성하였습니다.
MCU 모듈과 기능 모듈을 다양하게 연결할 수 있는 구조를 제공합니다.
각 기능 모듈을 탈착이 가능한 모듈 형태로 구성하여 베이스 보드에서 분리된 기능 모듈을 활용하여 사용자가 원하는 형태의 응용 디자인이 가능하도록 하였습니다.
MCU 학습 및 MCU 응용을 통한 C언어 교육에 사용 가능하도록 실시간 C언어 변환 기능을 가진 그래픽언어 도구를 제공합니다.
MCU 및 응용 애플리케이션의 신호를 분석하기 위해 2채널 오실로스코프와 전용 측정 포인트를 제공합니다. 다양한 입력 스위치 및 출력 표시 장치를 제공합니다.
다양한 센서 모듈을 장착할 수 있도록 하였습니다.
USN 및 센서의 교육을 위한 응용 모듈을 제공합니다.
응용 실습에 필요한 다양한 예제 프로그램 소스를 제공합니다.
기초 수준의 프로세서 교육에서 응용 제품 설계 수준의 다양한 설계환경을 지원합니다.
제품의 활용도를 극대화 하기 위한 Stack 모듈, Actuator 모듈 등의 다양한 옵션 모듈을 제공합니다.

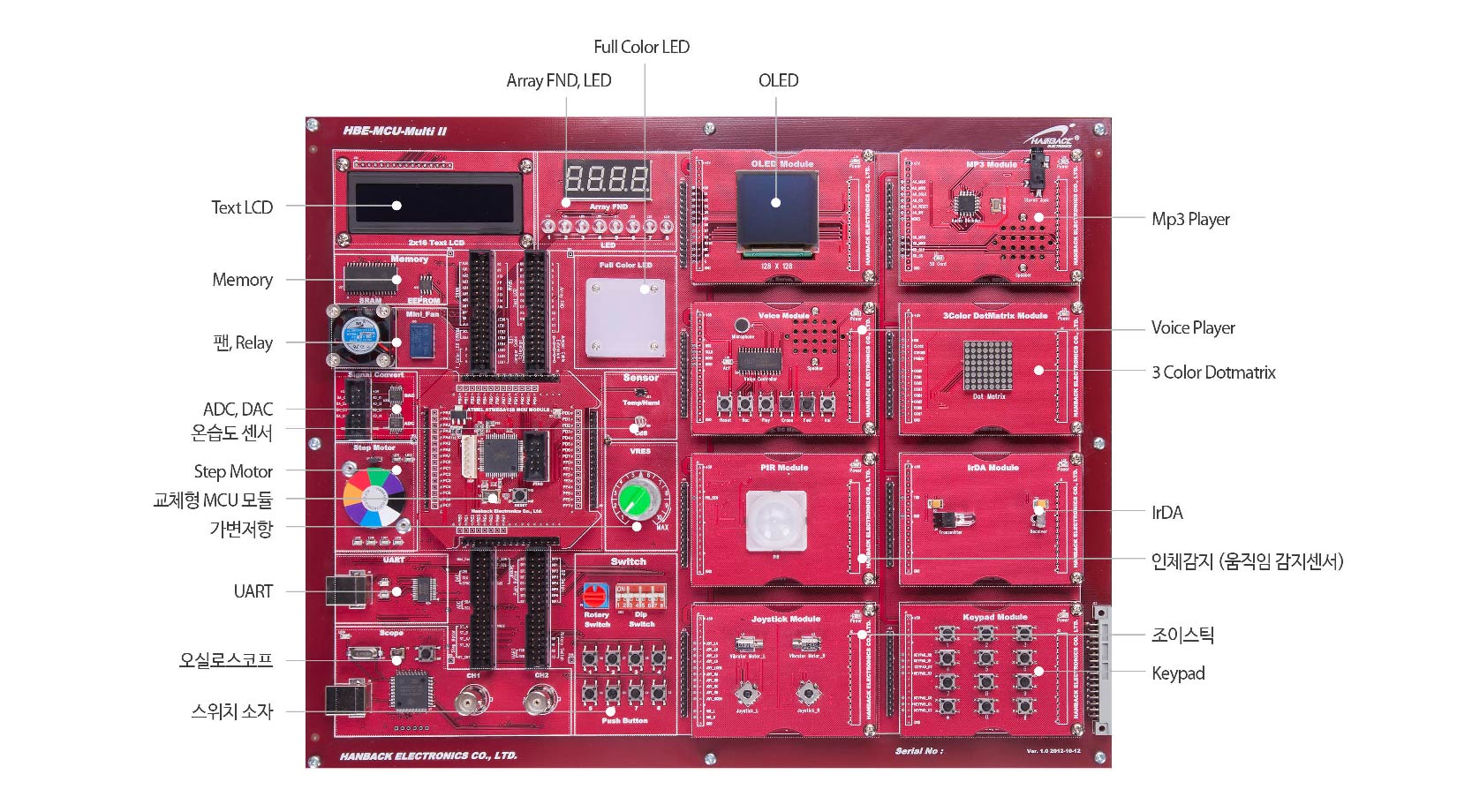

구성 및 명칭

HBE-MCU-MultiⅡ는 MCU의 기초적인 이해에 충실하도록 회로를 구성하였으며, 직접 배선하면서 신호의 원리와 레지스터들
이 C언어에서 어떻게 다루어지는지를 체계적으로 이해할 수 있도록 구성하였습니다. 그래픽 언어 도구를 이용하면 C언어에 대
한 동기유발과 동시에 C언어를 보다 쉽게 이해할 수 있도록 도와줍니다.

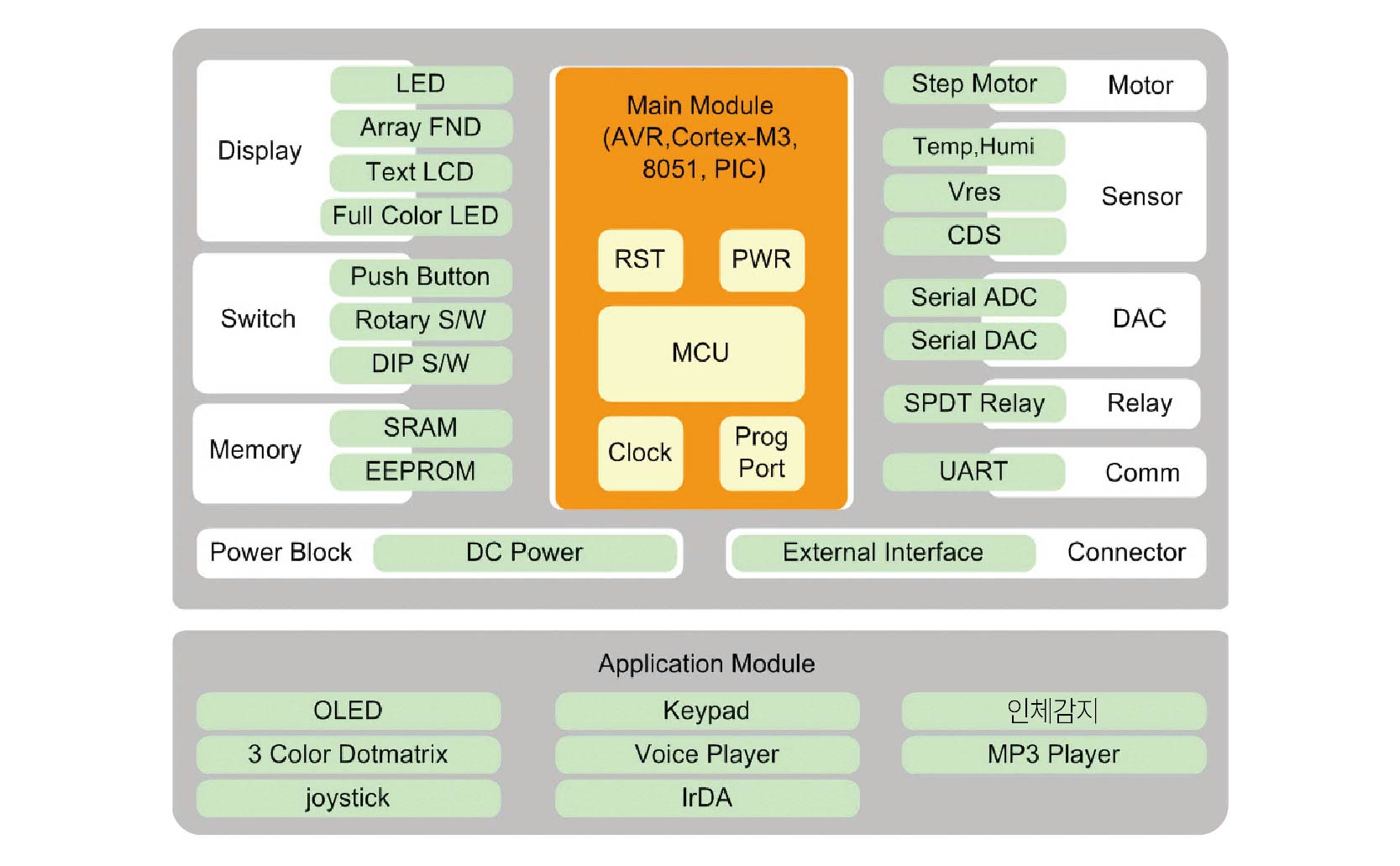

블록도

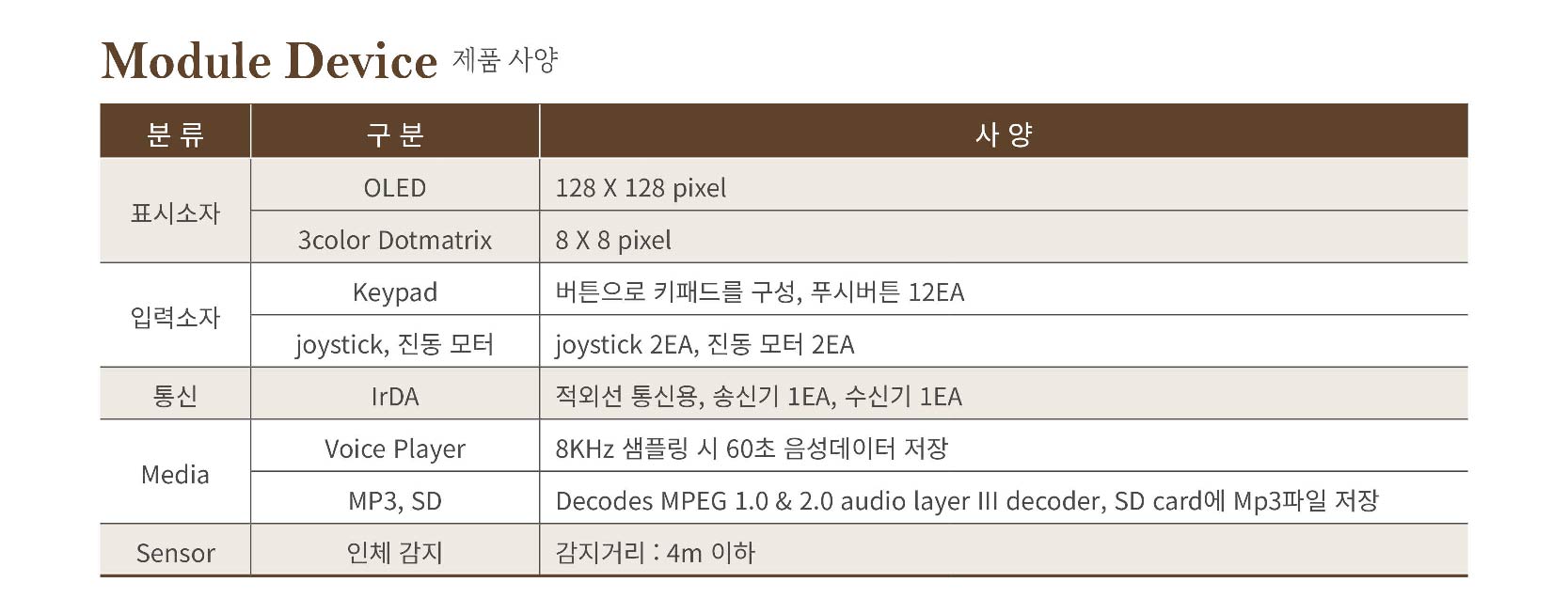

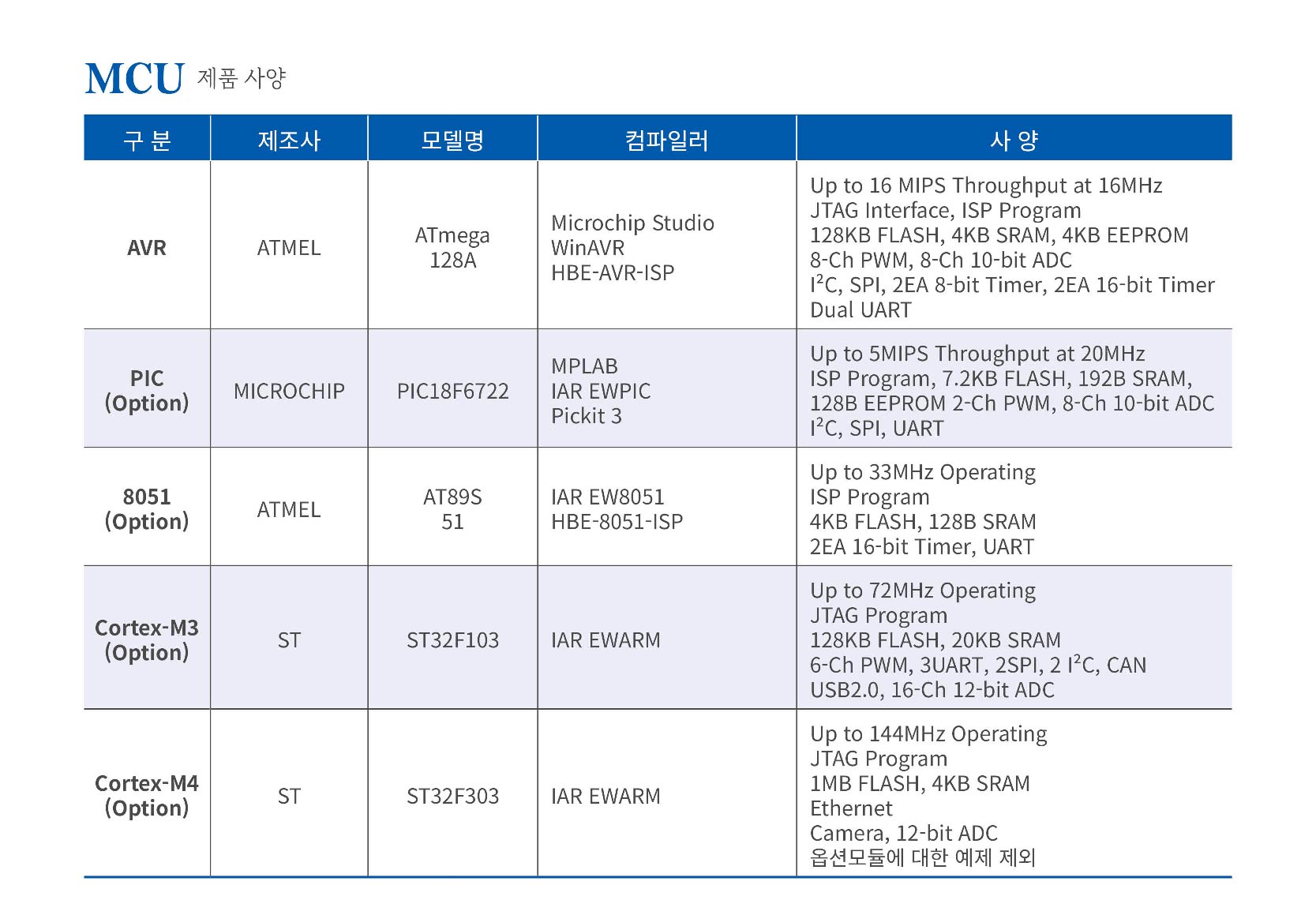

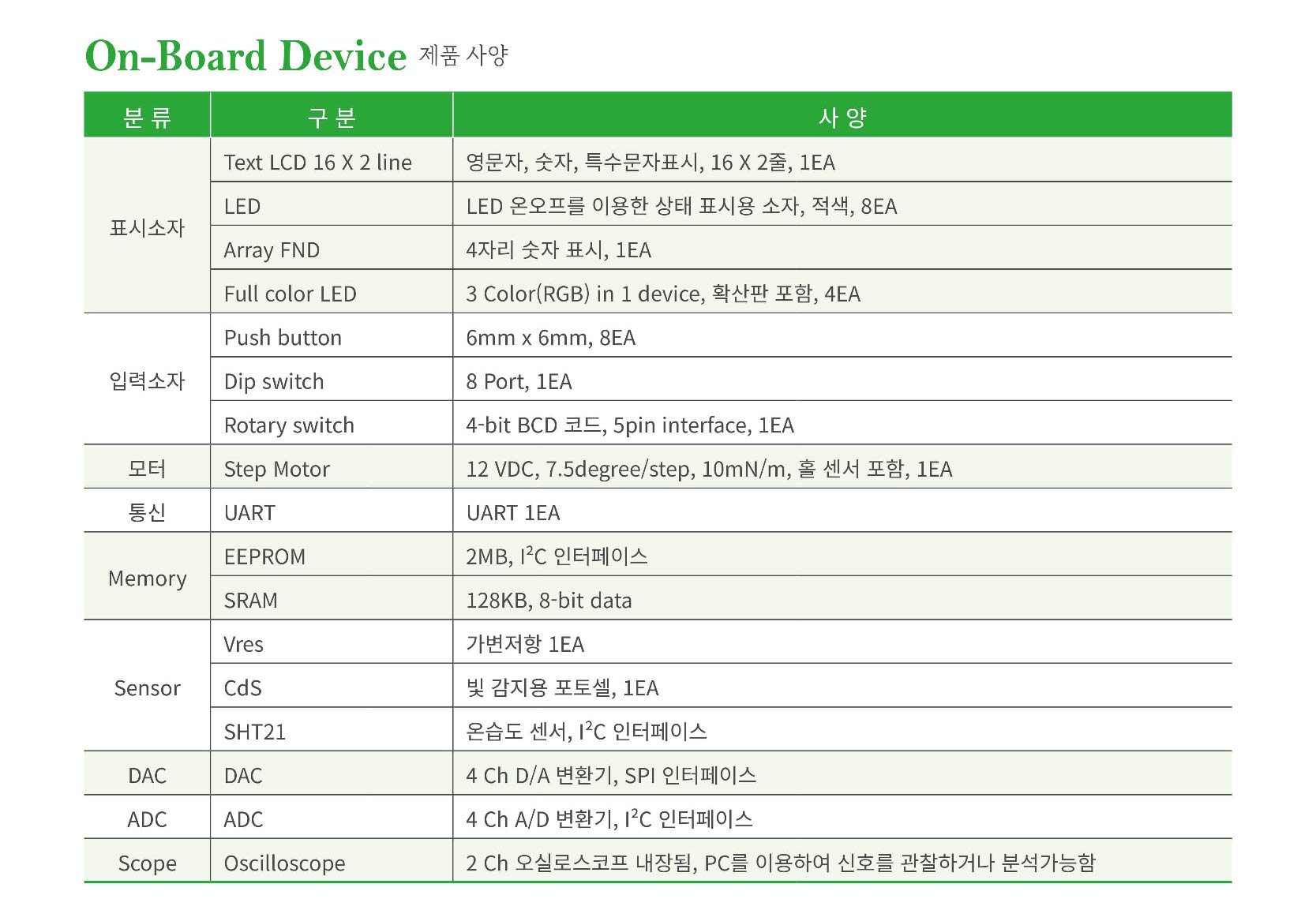

제품 사양

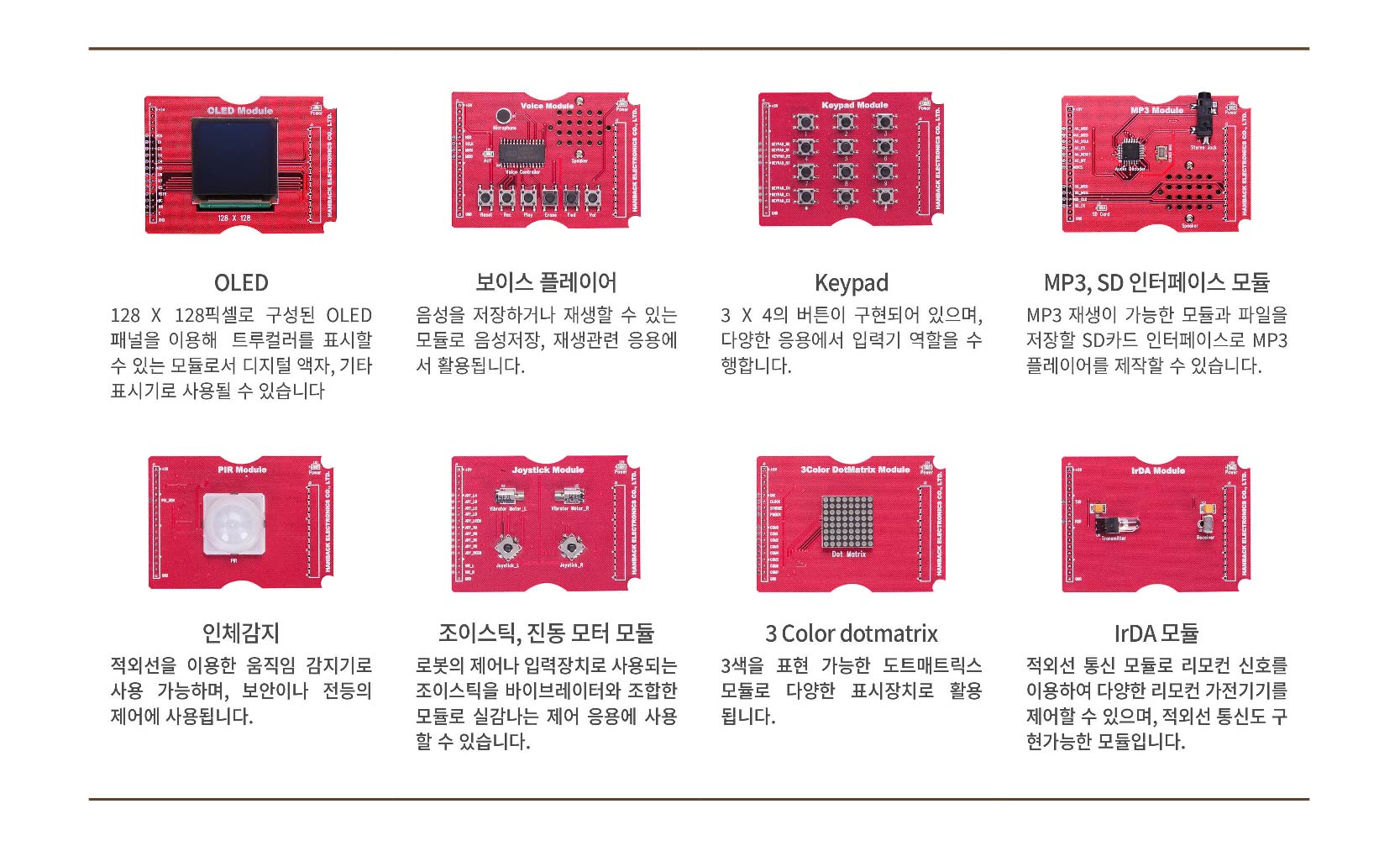

모듈별 기능

소프트웨어

HBE-VPEx-CTM

HBE-VPEx-C는 VPL(Visual Programming
Language)의 일종으로 그래픽을 이용하여 프로그
램을 진행하도록 구성하였으며, 버튼하나로 컴파일을
수행하며, 다운로드까지 진행하도록 구성한 그래픽
언어 도구입니다. 또한 실시간 C언어 변환기능을 제공
하여, 어렵게 생각하는 C언어가 MCU를 제어하는 과
정을 쉽게 이해하도록 구성하였습니다.
