HBE-LED Lighting

LED를 이용한 스마트조명 실습장비

  • 센서, LED 조명, 통신을 결합한 스마트 조명을 구현
  • PLC, RS-485, USN을 이용한 통신 프로그램 실습
  • 산업계 표준인 DMX512 프로토콜을 이해 및 프로그램 실습
  • AC 제어기, DC 제어기 등을 이용하여 다양한 LED 구동
  • Contents LED를 통한 아름답고 다양한 영상 표현

제품 개요

최근 에너지 절약과 환경규제로 인해 기존의 백열전구 보다 전력 효율이 높고 친환경적인 LED의 사용이 급격히 증가하고 있습니다. HBE-LED-Lighting를 사용하여 인테리어, 경관 조명등의 실제 사용하는 모듈 Type의 LED를 이용하여 센서 및통신을 결합한 스마트조명을 구현하는 실험실습을 할 수 있습니다.

제품 특징

  • 10여 가지의 센서를 이용한 스마트 조명 구현
  • 판넬형과 가방형으로 구성
  • 여러가지의 LED 구동
  • 학습 제어기를 통한 다양한 연출
  • 산업용 LED 모듈 추가 부착 가능
  • 홈넷처럼 설치 가능 (Power 별도 설치)
  • 모듈화 된 센서 탈 부착 가능

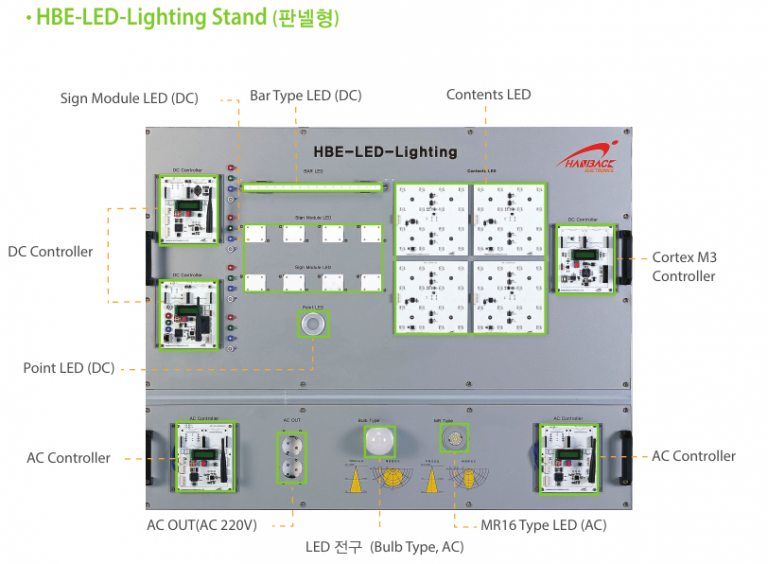

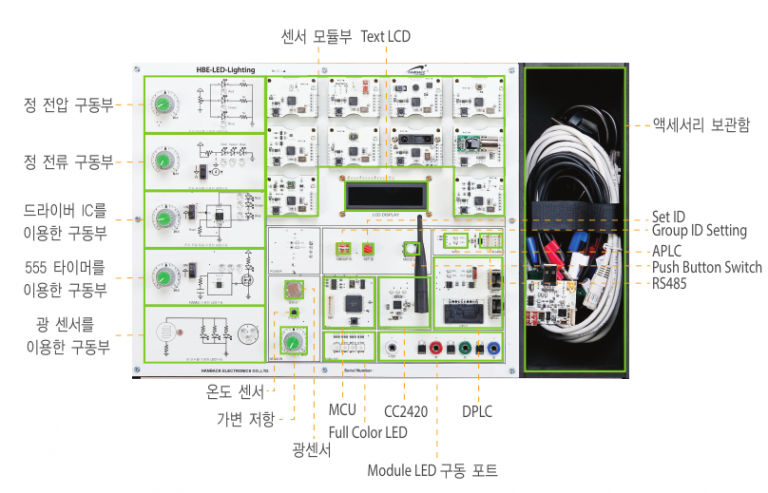

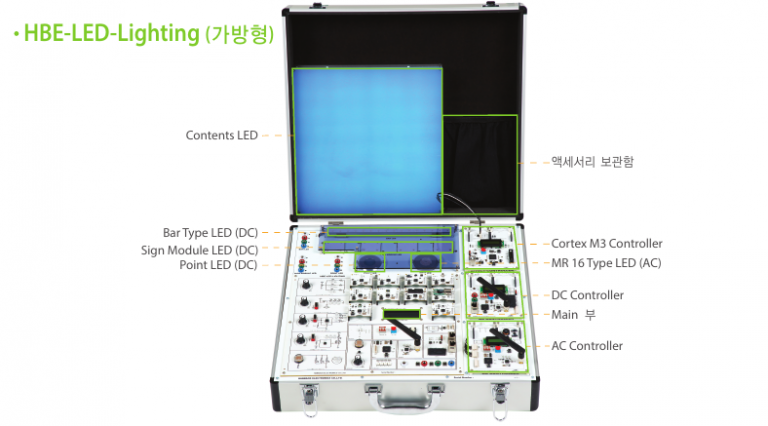

제품 구성 및 명칭

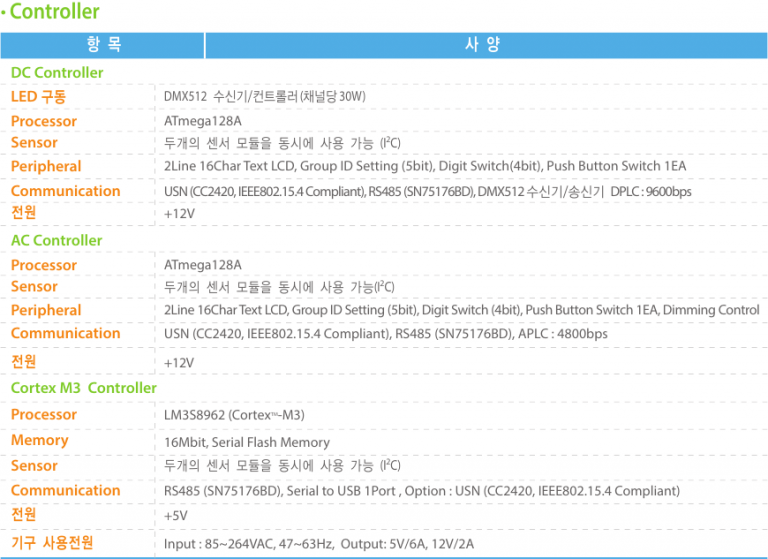

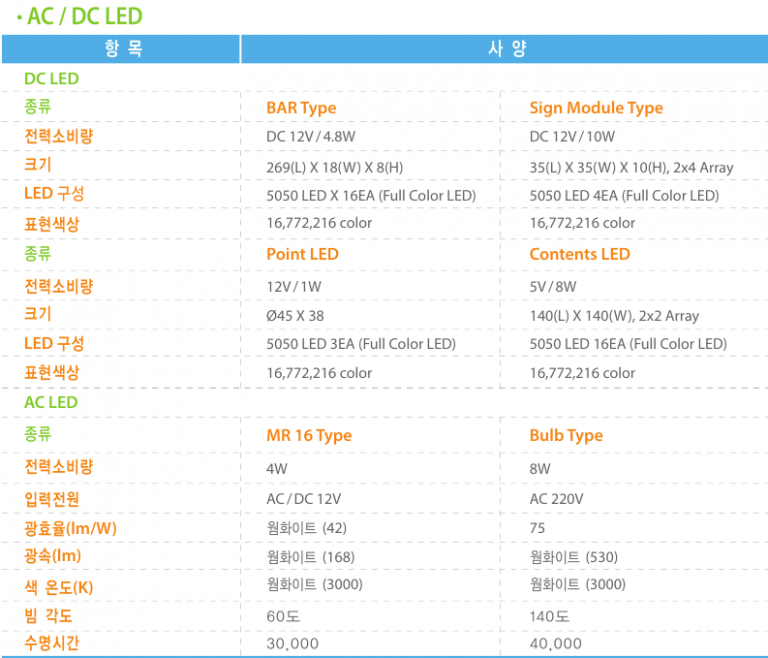

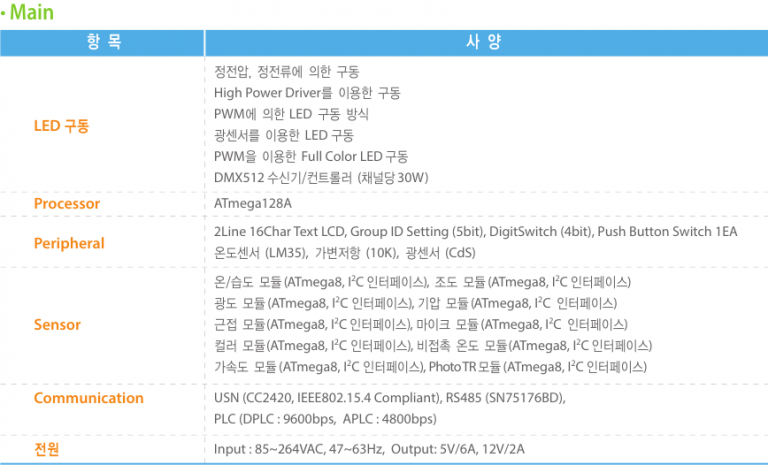

하드웨어 사양

통신 구성

소프트웨어 사양

  • 예제 파일을 이용한 Chapter별 실험실습, LED Color를 원하는 대로 표현, Media(USN, DMX512, PLC) 선택 해서 실험실습, LED를 이용한 Contents 구현, 선택한 센서 직관적으로 표현, Controller를 이용한 조명 제어
  • ZigbeX StudioTM 제공

학습 내용

HBE-LED-Lighting 으로 배우는 LED 조명제어

Ⅰ LED의 개요
1. LED의 개요
2. LED 조명 시스템
3. LED BLU
4. LED 소자의 제작 공정

Ⅱ LED LIGHTING 시스템을 이용한 센서 및 LED 제어
5. 마이크로컨트롤러 (AVR)
6. 장비의 소개 및 실습 환경 구축
7. LED 구동 기술

8. 센서소자의 특성 및 구동 회로 실습
9. 센서모듈과 DC Controller를 이용한 조명 제어
10. 센서모듈과 AC Controller를 이용한 조명 제어
11. 유비쿼터스와 통신
12. USN을 이용한 조명 제어
13. DMX512를 이용한 조명 제어
14. PLC를 이용한 조명 제어
15. 컨텐츠 LED를 이용한 조명 제어

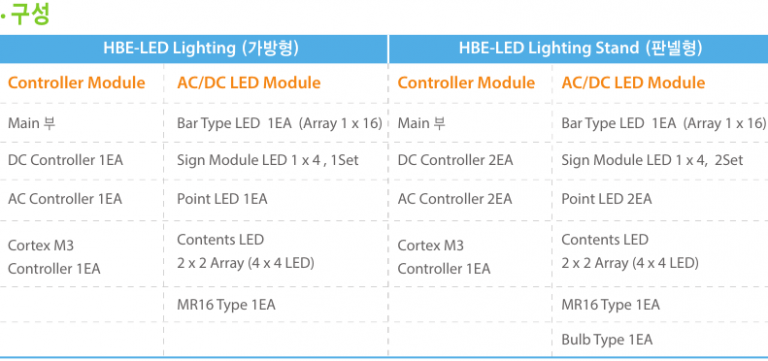

패키지 구성
