HBE-Green ETS Solar

태양광 발전 실습장비

  • 태양 전지판의 기술 특성 이해
  • 태양광 발전을 위한 전체 시스템 구조 이해
  • 발전량 모니터링을 위한 PC 응용 프로그램 제공
  • 실 가전제품을 구동해 볼 수 있는 플랫폼 구조
  • 다양한 부하 장치를 이용한 태양광 발전 응용분야 실험실습

제품 개요

  • 주)한백전자의 녹색기술 제품군은 저탄소 녹색성장, 녹색(Green)에너지와 연관된 최근 산업추세에 발맞추어 개발된 교육장비군입니다.
  • 녹색기술 제품군은 태양광, 풍력, 연료전지를 이용한 발전 방식을 전체적으로 이해하며, 해당 발전 방식의 구조와 연관된 기술, 전력이 생산되는 과정에 대해 기초 이론부터 응용까지 모두 다루고 있습니다.
    녹색기술 제품군은 기본 기술 체험을 위한 장비부터 고급 기술 습득을 위한 응용 장비까지 체계적으로 구성되어 최근 IT융·복합 기술, 대체에너지 발전을 교육하 여야 하는 모든 교육기관 및 학과에 최상의 교육환경을 제공합니다.
  • HBE-Green-ETS-Solar는 태양광 발전의 기본 개념을 익힐 수 있는 장비로서 태양전지 연결을 통해 태양전지의 특성을 파악할 수 있으며, 인공 태양의 위치를 가변하면서 태양전지의 효율과 발전에 필요한 다양한 구조를 실습해볼 수 있습니다.
  • HBE-Green-ETS-Solar는 다양한 부하를 제공함으로써 태양광을 이용하여 현재 사용 중인 전력을 대체할 수 있는 응용 분야를 알 수 있도록 설계되었으며, PC나 임베디드 시스템을 이용한 모니터링 프로그램을 제공하여 실제적인 태양광 발전의 구조와 방법에 대하여 이해할 수 있습니다.

제품 특징

  • 태양 발전 시스템을 이해할 수 있는 모든 기술적 요소들로 구성
  • 12W 태양 전지판을(2개) 사용하여, 가전을 구동할 수 있는 AC전력을 생산
  • 태양 전지판의 속성 실험실습
  • 생성된 에너지의 변환과정 실험실습(전력생산 및 처리)
  • 에너지 생성 및 변환과정에 따른 에너지 효율 실험
  • 다양한 부하를 이용한 부하특성 실험 실습 및 모듈별 독립 실험실습
  • 기능 모듈별 재배열 및 케이블 재 배선을 통한 다양한 응용 실험실습
  • 단독으로 모니터링 실험실습을 위한 Industrial PC 시스템구성
  • PLC, USN을 이용한 모니터링 시스템 및 PC 응용 프로그램 제공

제품 구성 및 명칭

HBE-Green-ETS-Solar는 그린에너지 프레임 워크를 기반으로 하는 기능 블록별 모듈들로 구성되 며, 독립형 시스템과 계통연계형 시스템으로 구성되어 있습니다. 부하장치를 통한 소비부문의 실험 및 USN, PLC을 이용한 모니터링 실험실습을 할 수 있습니다.

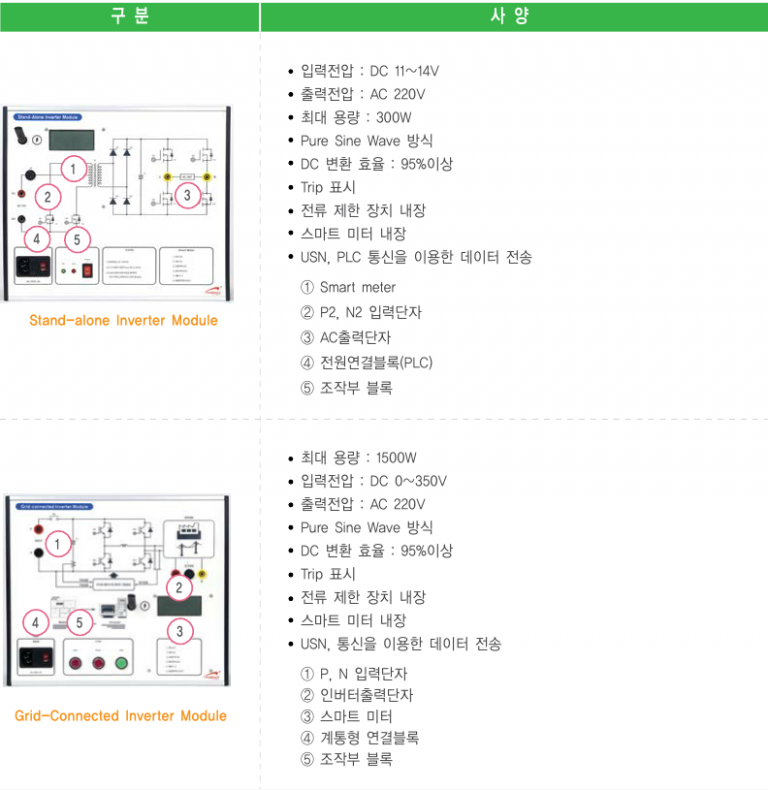

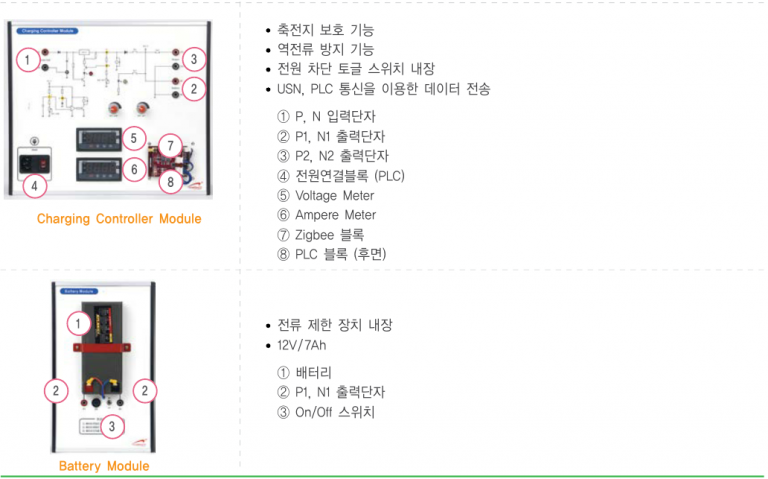

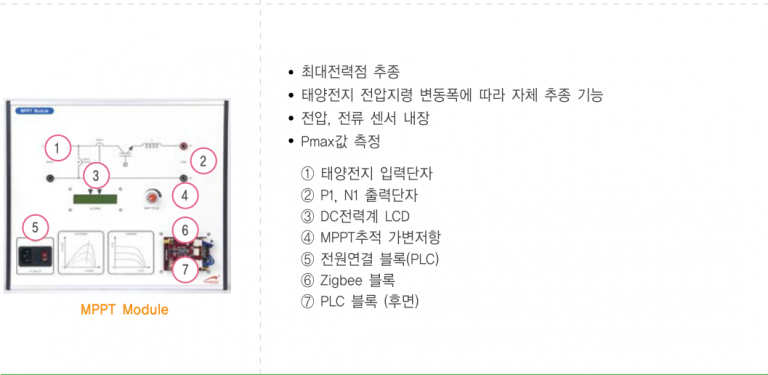

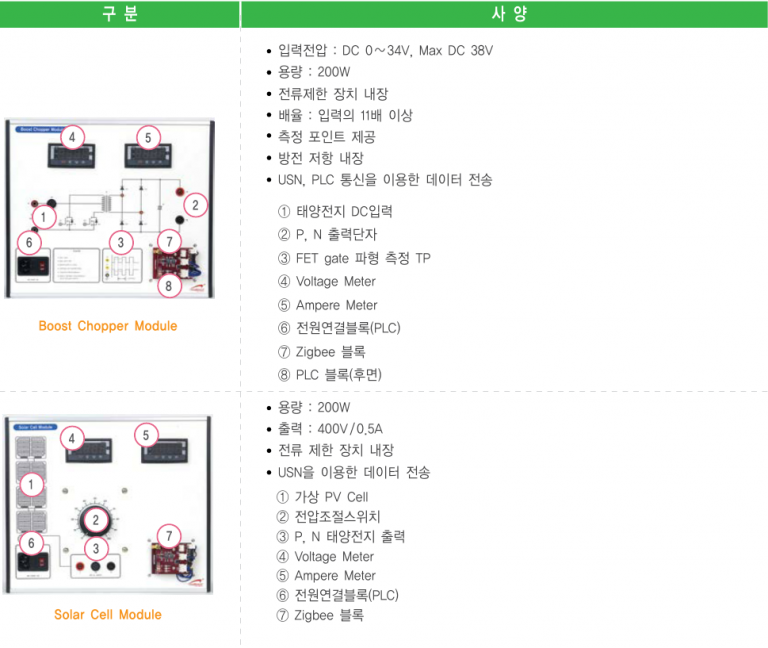

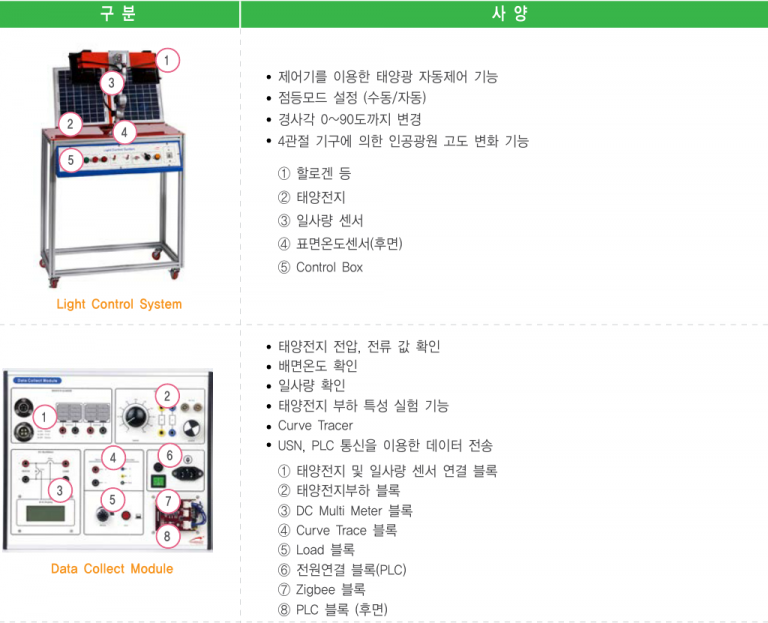

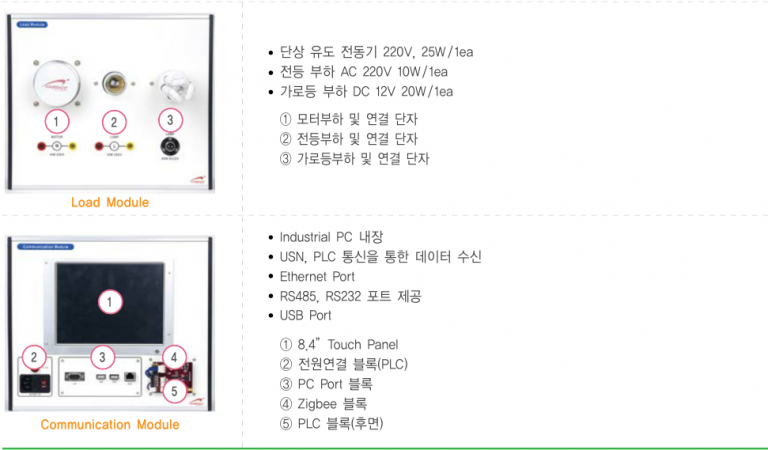

모듈별 기능

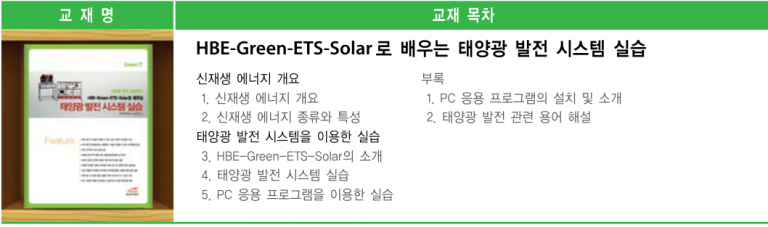

학습 내용

HBE-Green-ETS-Solar를 이용한 기초 이론은 에너지에 대한 근본적인 이해에서부터 시작하며, 대체 에너지가 가지는 장점과 단점을 파악하게 됩니다. 응용 부문에서는 고급기술인 인버터와 컨버터, 상 전원 연동까지 다루고 있으며, 체험 실습을 통해 기본 기술을 익히고, 응용 실험실습을 통해 고급 기술을 익힐 수 있도록 다양한 난이도로 구성되어 있습니다.

모니터링 소프트웨어

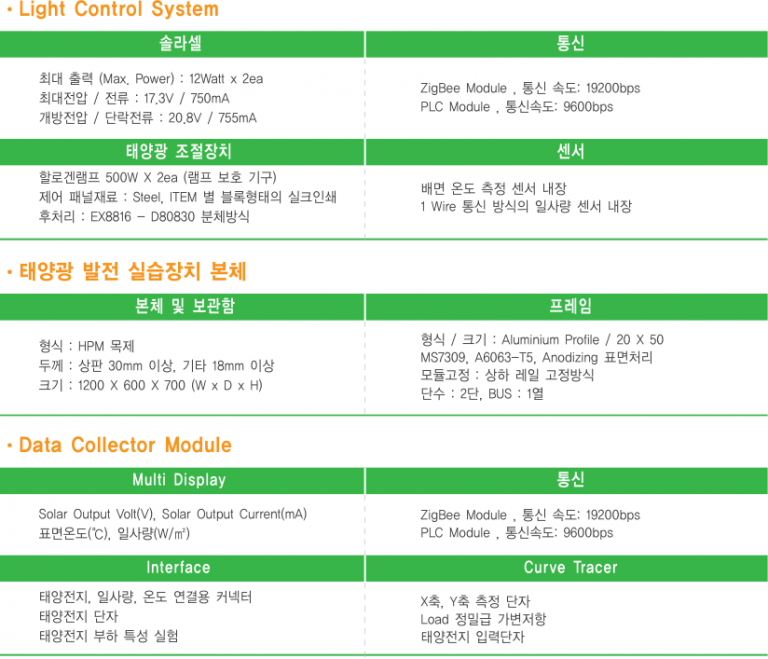

하드웨어 사양
