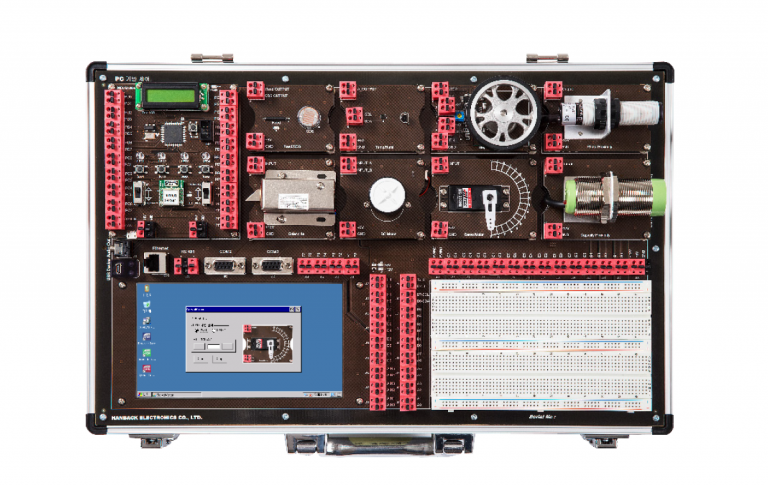

HBE-PC Base Control

PC 기반 제어

  • Cortex A8 CPU Core 1GHz 의 고성능 프로세서 적용
  • 편리한 응용 프로그램 개발 환경 제공 (Visual Studio 2008)
  • 8가지 센서 및 액츄에이터 기본 제공
  • 산업용 센서 및 액츄에이터 연동
  • 간단한 사용자 인터페이스 제공

제품 개요

사용자가 인지하기 쉬운 화면을 통해 자동화 장비 Controller를 제어 운용하는 HMI(Human Machine Interface) 장비를 기반으로 32bit 고성능 프로세서를 탑재해 센서와 액츄에이터를 직접 제어할 수 있고, 또한 8bit 프로세서와 연동을 통한 다양한 주변장치를 센싱하고 구동할 수 있습니다.

제품 특징

  • 다양한 산업용 센서와 장치를 임베디드 PC 기반으로 실험 실습이 가능합니다
  • 누름 고정식 커넥터를 통한 배선을 하며 실습을 진행하므로 하드웨어를 이해할 수 있습니다
  • 이기종 프로세서가 탑재되어 시스템 간의 인터페이스 설계, 확장을 통한 주변 장치 제어가 가능합니다.
  • 브레드보드를 기본 장착하여 다양한 회로를 직접 설계하여 연동할 수 있으며, 기본 장착된 센서 및 액츄에이터와도 연동하여 구성할 수 있습니다
  • 버튼, 타이머, GPIO, Serial 통신 등의 제어 구성요소들을 쉽게 프로그램할 수 있도록 라이브러리를 제공합니다
  • 하드웨어를 편리하게 확장할 수 있는 Extension Port를 제공합니다
  • 응용실습을 할 수 있도록 안드로이드 시스템 및 아두이노와 연동 가능합니다
  • 쉽고 편리한 사용자 인터페이스를 제공합니다
  • MCU와 상호 연동되어 확장 실습이 가능합니다

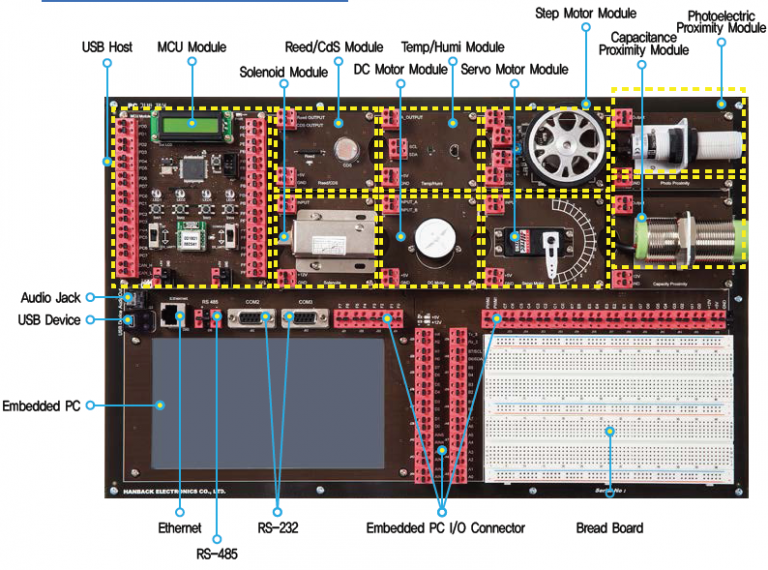

제품 구성 및 명칭

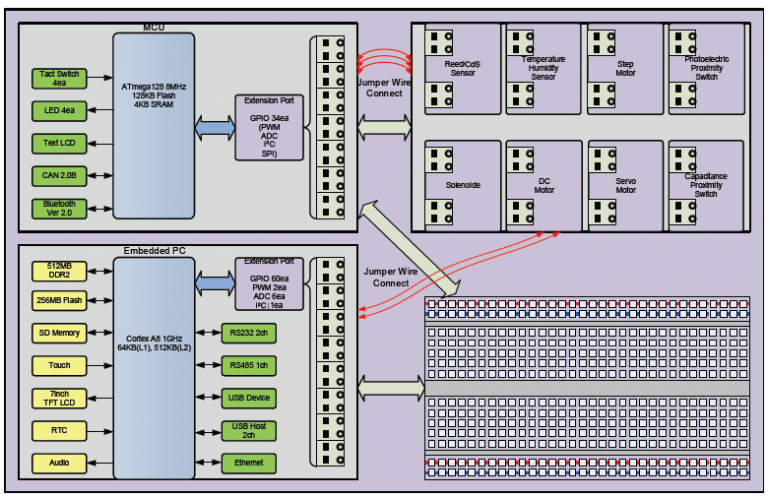

블록도

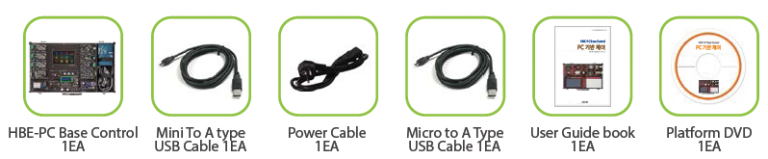

제품 구성

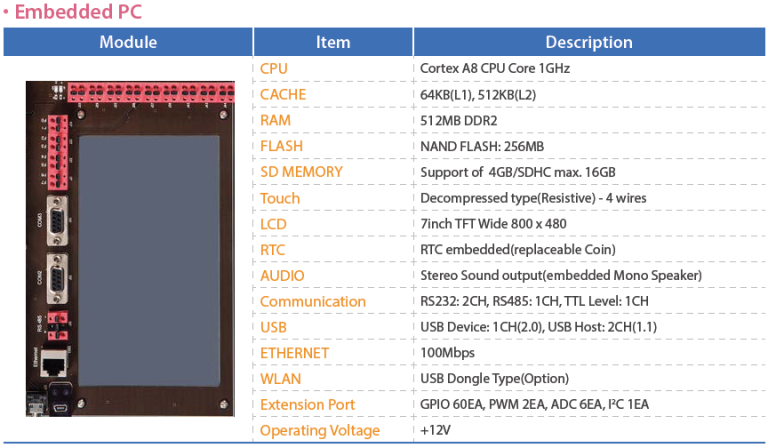

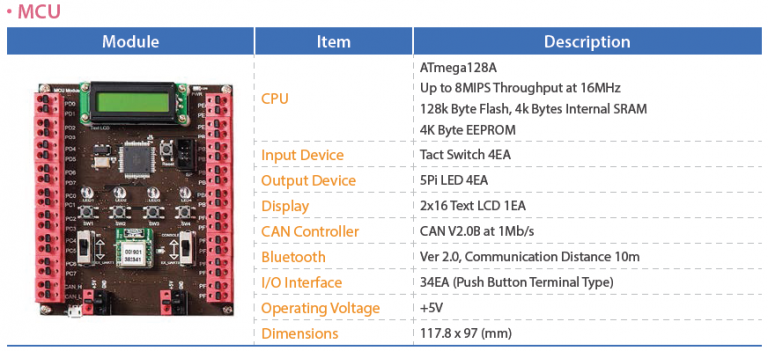

하드웨어 사양

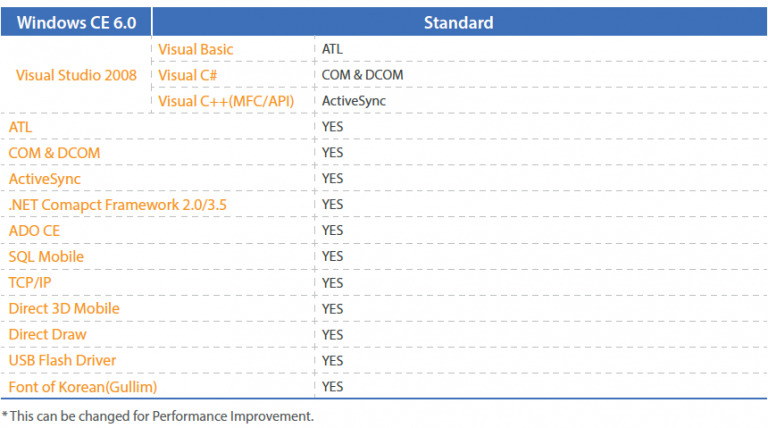

소프트웨어 사양

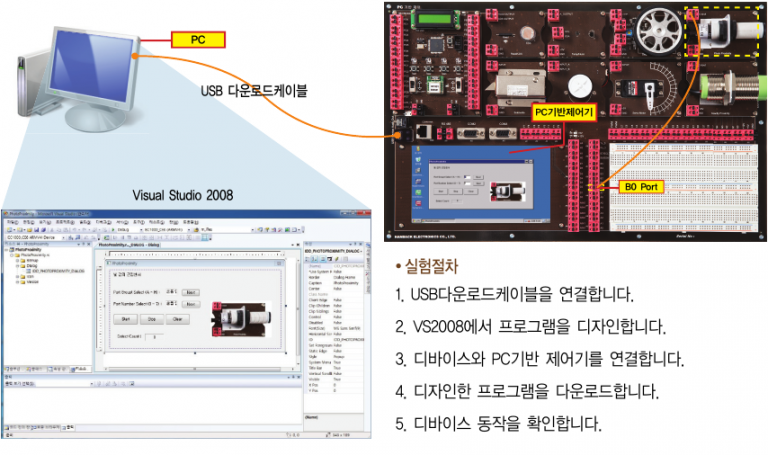

개발 환경

실습 예제
