HBE-CAN

CAN/LIN 커뮤니케이션 실험 장비

제품 개요

  • 다양한 센서와 액추에이터 간의 통신을 위한 CAN/LIN 시스템 장비
  • 전자 제어 장치와 보조 시스템 간의 원활한 통신을 위해 CAN/LIN 사용
  • CAN 2.0A(ISO 11898) 표준 프로토콜
  • LIN 2.0(ISO 9141) 표준 프로토콜
  • 선박 및 항법 제어 시스템, 엘리베이터, 의료 기기, 자동차 등에 응용됨

제품 특징

  • 자동차 내의 전자제어장치(Electronic Control Unit)와 서브시스템 간의 통신을 모델링하여 CAN/LIN 구성의 실습이 가능
  • 다양한 센서와 액츄에이터의 네트워킹을 위한 버스시스템으로 CAN/LIN 구성
  • 노드들의 탈부착이 용이하여 사용자 응용에 따라 분리 활용 될 수 있고, 표준 인터페이스의 확장 커넥터를 적용하여 옵션 노드의 확장성을 최대한 고려
  • 응용 실습(자동차 등)에 필요한 다양한 예제 제공
  • 제품 활용도를 극대화 하기 위한 임베디드장비 등과 연동 가능
  • 타사의 CAN/LIN 장비와 연동 할 수 있는 인터페이스(DSUB 9) 제공
  • 센서 및 MCU를 이용하여 CAN 통신을 구성하는 의료기기, 자동차, 항공기, 지하철, 로봇 등의 통신용 실험실습에 적합
  • 8bit 마이크로 컨트롤러와 다양한 주변장치로 구성

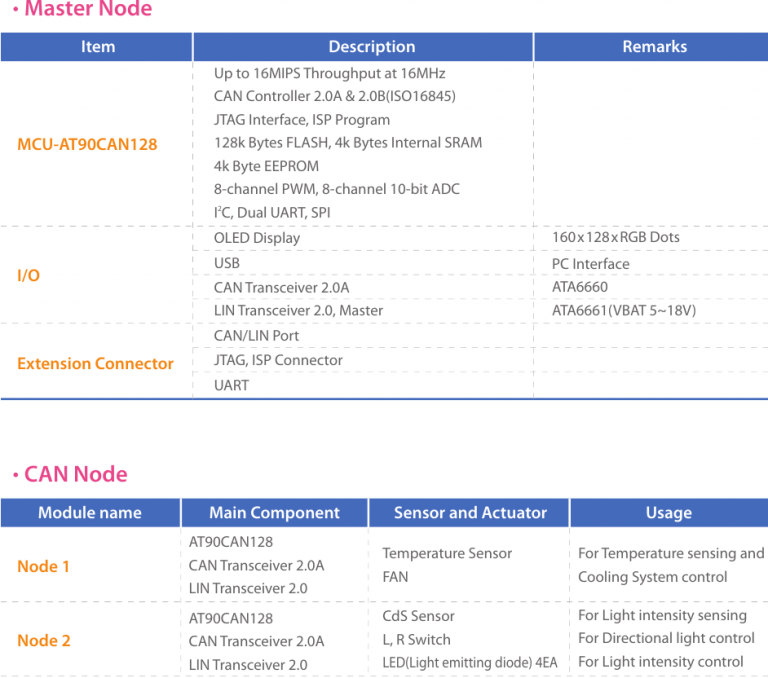

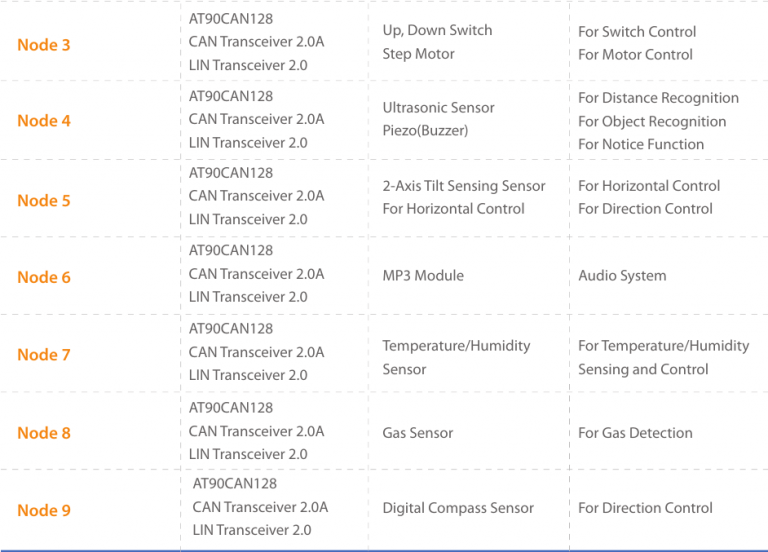

하드웨어 사양

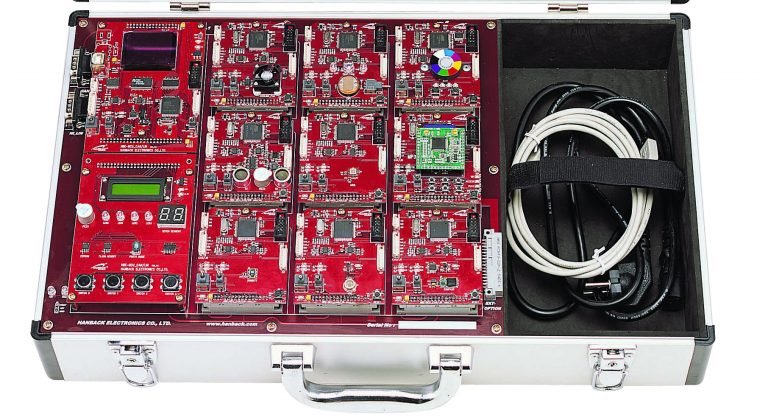

제품 구성 및 명칭

1. MCU(CAN Node 0/LIN Master Node)

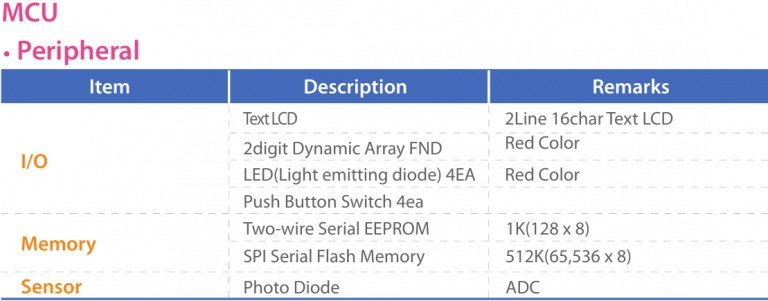

2. Peripheral
3. CAN/LIN Node 1(쿨링 팬)
4. CAN/LIN Node 2(CdS 센서)
5. CAN/LIN Node 3(스텝모터)
6. CAN/LIN Node 4(초음파 센서)
7. CAN/LIN Node 5(2축 기울기센서)
8. CAN/LIN Node 6(MP3 Player)
9. CAN/LIN Node 7(온/습도 센서)
10.CAN/LIN Node 8(가스 센서)
11. CAN/LIN Node 9(Compass)
12. Extension CAN Node Connector
13. Extension LIN Node Connector
14. Option CAN/LIN Connector
15. Power LED(+12V, +5V)

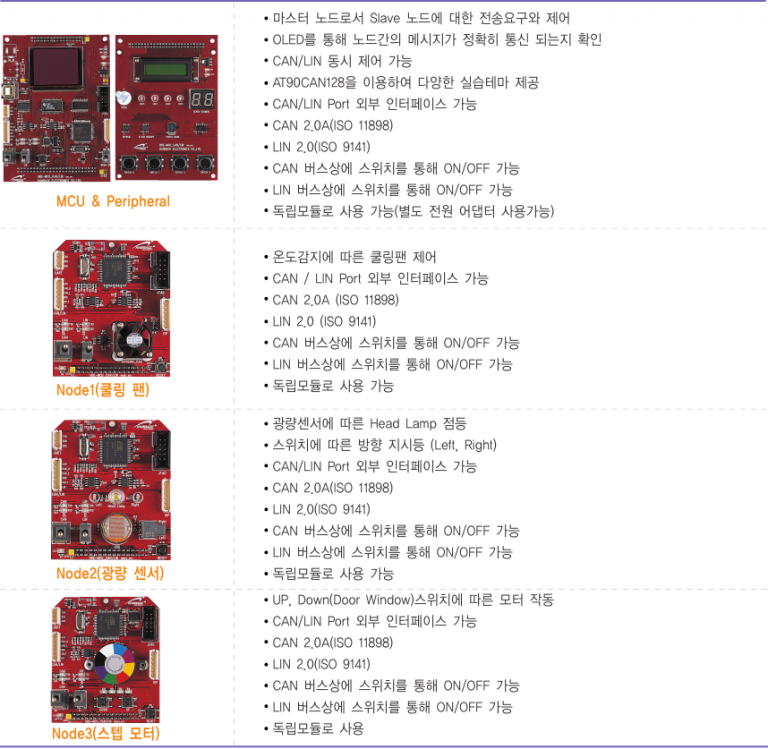

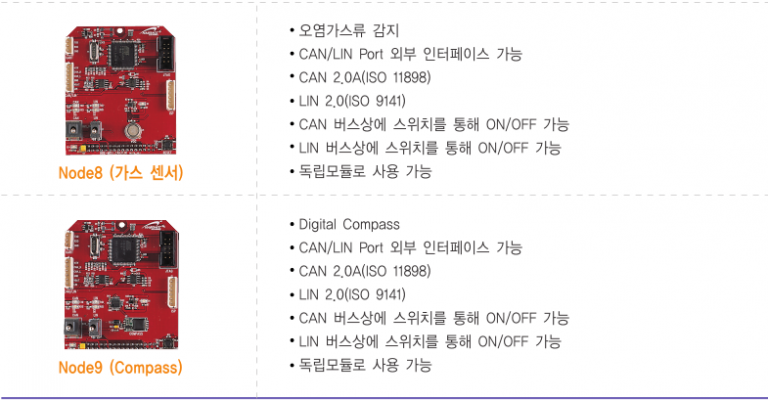

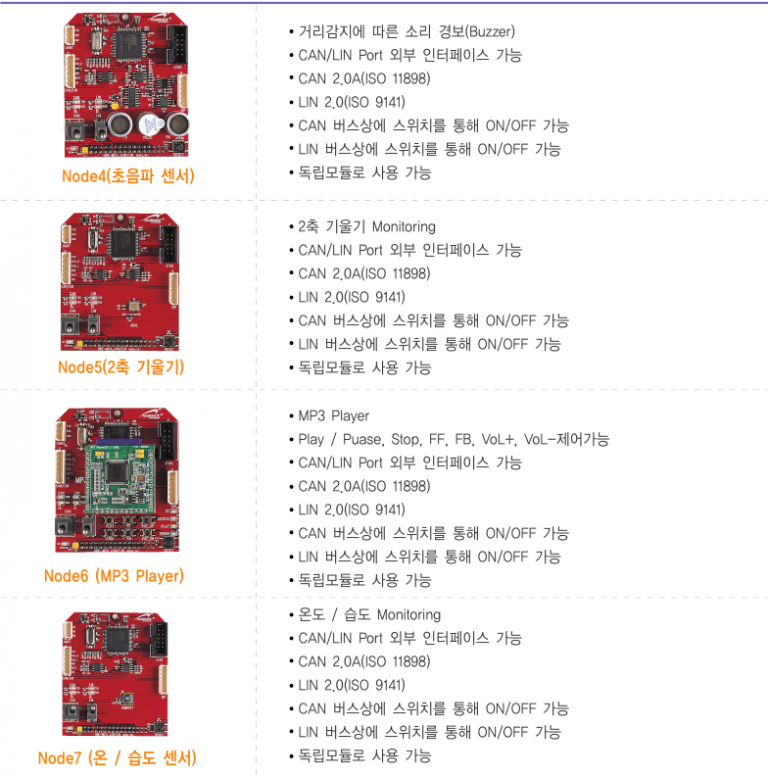

각 모듈의 기능

네트워크

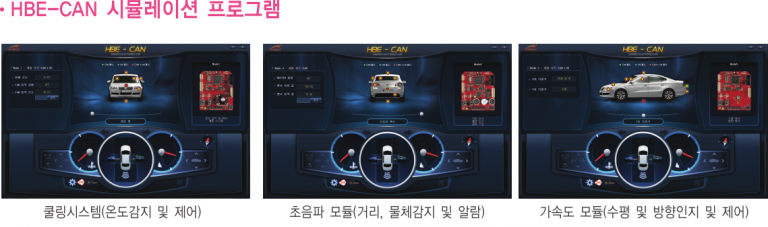

PC 제어 소프트웨어

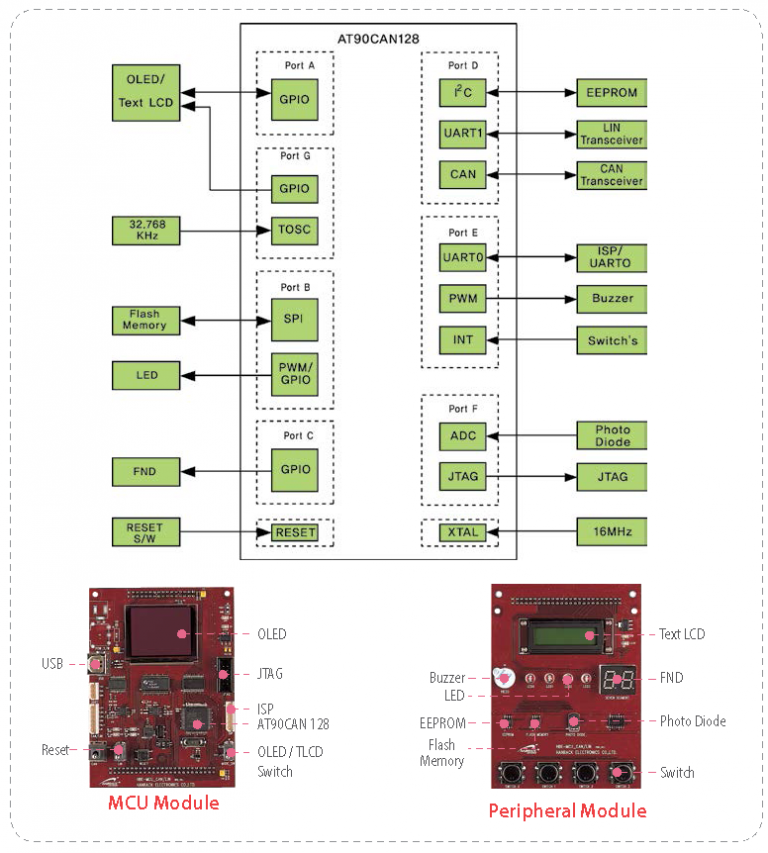

블록도

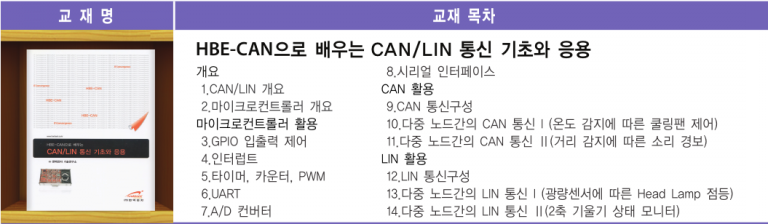

학습 내용
