HBE-Ubi HomeNet

홈 네트워크 실습장비

  • ZigbeX 모트와 각종 센서 및 Actuator들을 이용한 (설치 가능한) 홈 네트워크 시스템 교육 환경 제공
  • TinyOS2.x 기본 탑재
  • 홈 네트워크 시스템 구성에 필요한 각종 센서 및 Actuator로 구성
  • 직접 설치하기 위한 독립 모듈 형태 구성홈 네트워크 환경에 직접 설치하기 위한 독립 모듈 형태로 구성 (220V 입력 전원 사용)
  • 홈 네트워크 시스템 실습 소프트웨어 소스 제공
  • 홈 네트워크 실습용 자동코드 생성툴(EasyTinyOS) 제공
  • Eclipse기반 개발환경(ZigbeX Studio TM) 제공

제품 개요

  • HBE-Ubi-HomeNet은 유비쿼터스 센서 네트워크 장비인 ZigbeX를 이용하여 USN 의 응용 분야인 Home Automation을 직접 구현할 수 있도록 구성되어 있으며, 모듈별 유동적인 구성 및 설치를 위해 모듈별로 분리되어 있습니다.
  • USN 분야에서 주로 사용되는 TinyOS를 비롯한 nesC등의 이론적 교육뿐만 아니라 기존 제한된 실습 환경에서 벗어나 실제 응용분야까지 제시하고 이를 직접 구현해 봄으로써, 보다 능률적이고 흥미를 유발시킬 수 있는 교육용 플랫폼입니다.

제품 특징

  • HBE-ZigbeX mote를 이용한 제어 – 범용의 ATmega128 CPU 사용 – 안정된 8bit High Performance Platform – 센서데이터 저장장치 제공 (FLASH-512KB) – TinyOS 포팅으로 실시간 센서 네트워크 구성 – 자율 통신망 구축 – ZigBee PHY 지원 – 100m까지 통신 가능한 PCB 패턴 안테나 구성 – 다양한 센서가 직접 장착될 수 있는 확장포트 제공
  • 실제 환경에 구축하기 용이하도록 모듈화 된 설계
  • AC-DC Converter를 탑재하여, 상용전원(220V)을 이용한 모듈구동
  • 메인보드 3종 제공 – 상용전원 제어를 위한 Relay (2개)를 탑재한 기본보드(AC-Input Board) 제공 – 전등의 밝기 제어를 위한 전용보드(Dimmer) 제공 – 모터구동을 위한 전용보드(MC Board) 제공
  • 제어용 전자도어락, 가스차단기 검출기 및 전등 제공
  • 풍부한 개발 경험을 통한 예제 프로그램 지원
  • 개발환경 설정 도구 기본 제공

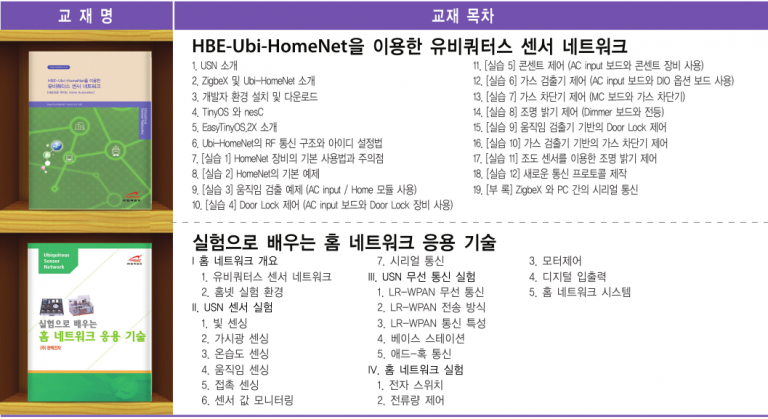

  • 표준 교안, 사용자 매뉴얼 제공
  • 풍부한 경험을 바탕으로 한 사용자 교육지원
  • TinyOS 자동 코드 생성툴인 EasyTinyOS 제공
  • Eclipse기반 개발환경(ZigbeX Studio TM ) 제공

하드웨어 사양

시스템 구성

응용 사례

학습 내용
